Optische Glaslinse BK7

Qualität Optische Glaslinse BK7 usine
Qualität Optische Glaslinse BK7 usine
Produktspezifikation
Herkunftsort: China
Markenbezeichnung: Advance
Zertifizierung: ROHS\Reach
Modellnummer: als Anforderungen
Mindestbestellmenge: 1
Preis: $0.2~$100
Zahlungsbedingungen: T/T&L/C
Lieferfähigkeit: 1000.000/pro Monat
Produktdetails
Hervorheben:

0.001mm 60/40 optische Glaslinse BK7

,

optische Glaslinse bk7 60/40 0.001mm

,

0.001mm Linse Meniskus-BK7 60/40
Customized Support: OEM, ODM
Usage: Optisch
Shape: Sphärisch
Material: optisches Glas
Focal Length: BRAUCH
Coating: auf Anfrage
Diameter: 25 mm
Diameter Tolerance: +/-0,005 mm
Surface Accuracy: N=1~0,5
Centerthickness Tolerance: +/- 0,001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Style: Antiquität
Operatingtemperature: °C -20 bis 70
Refractiveindex: 1,52
Focal Length: 150mm
Produktbeschreibung
BK7 optische Glaslinse
Fachwissen: Vielseitige Materialtechnik

Unsere optischen Linsen sind für Leistungen im gesamten elektromagnetischen Spektrum konzipiert.Gewährleistung einer optimalen Übertragung und thermischer Stabilität.

  • Sichtbar und NIR:Hochwertige BK7 (K9) und optische Glas für kostengünstige, hochklare Bildgebung.
  • UV und hohe Leistung:Premium Quarz (Fussified Silica) und CaF2 für eine überlegene UV-Transparenz und Laserschadensbeständigkeit.
  • Infrarot (IR):Präzisionsgemahlenes Germanium (Ge), Silizium (Si) und Zink-Selenid (ZnSe) für thermische Bildgebung und CO2-Laseranwendungen.
  • Extreme Haltbarkeit:Saphirsubstrate für raue Umgebungen, die Kratzfestigkeit und hohe Wärmeleitfähigkeit erfordern.
Technische Spezifikation
Parameter Spezifikationen
Materialien BK7 oder anderes optisches Glas, Quarz, Saphir, Ge, Si, ZnSe, CaF2 usw.
Durchmesser 1.5 ~ 300 mm
Radius R0,8 mm-∞
Brennweite -30000 mm ~ +30000 mm
Toleranz für die Mitteldicke ± 0,01 mm
Durchmesser Toleranz ± 0,005 mm
Toleranz der Brennweite ± 1%
Oberflächengenauigkeit N=1~3
Unregelmäßigkeiten Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung.5
Zentralpunkt 3 bis 1"
Oberflächenqualität 10/5~60/40
Beschichtung Auf Anfrage
Anwendungsbereich Bildgebung, Licht, Laser usw.

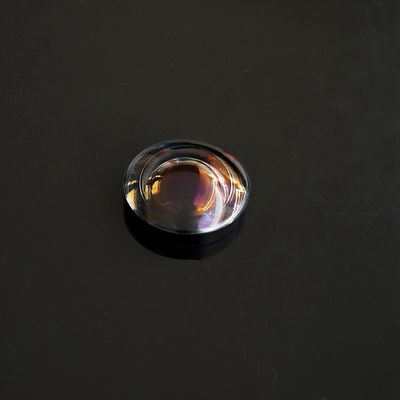

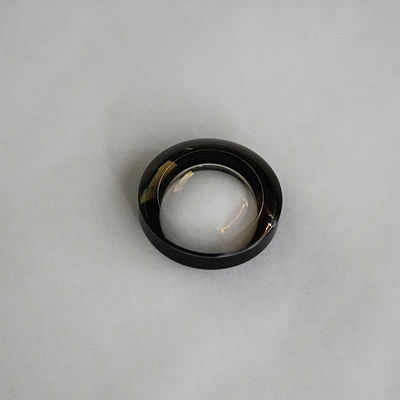

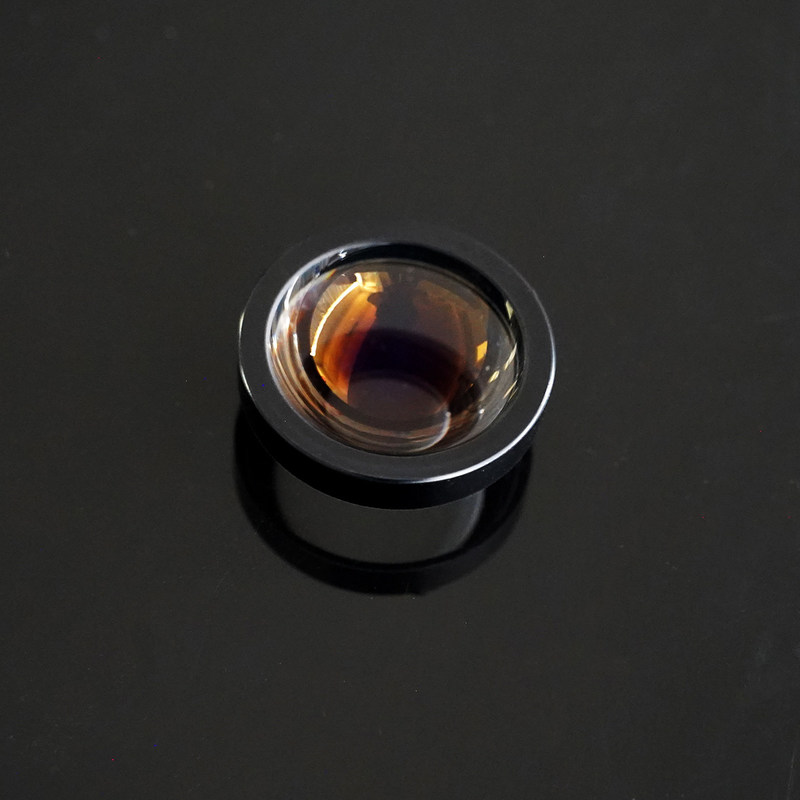

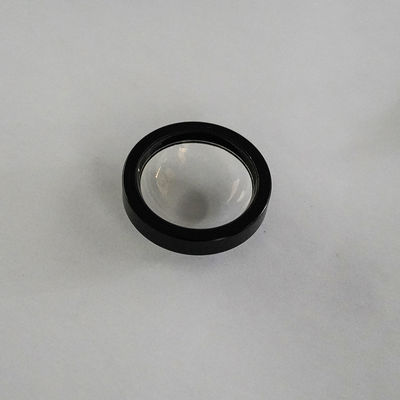

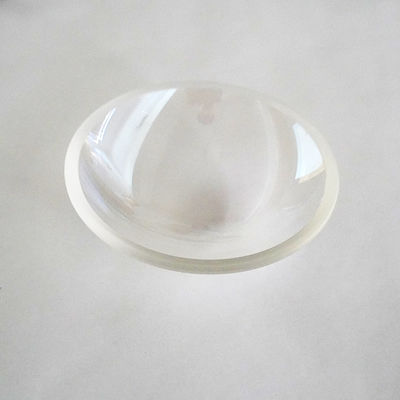

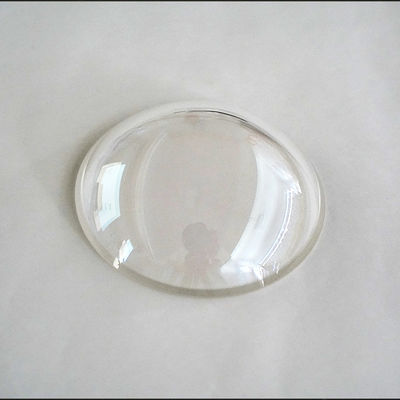

BK7 Optical Glass Lens product display BK7 Optical Glass Lens close-up view
Erfahrung: Anwendungslösungen für verschiedene Branchen

Unsere Objektive sind nicht nur Komponenten, sondern Lösungen für globale Industrien.

  • Bildgebungssysteme:Hochauflösende Linsen mit ΔN = 0,1 Unregelmäßigkeit für medizinische Endoskopie und Bildverarbeitung.
  • Lasertechnologie:Spezialisierte Beschichtungen und Substrate (ZnSe/Quarz), die hohen Spitzenleistungsdichten standhalten.
  • Präzisionsbeleuchtung:Spezielle Radien (R0,8 mm bis ∞) zur Optimierung der Lichtentnahme und Lichtstrahlformung.
Zuverlässigkeit: Qualitätssicherung und Beschichtung

Dienstleistungen der individuellen Beschichtung (auf Anfrage):Jede Linse kann mit maßgeschneiderten Dünnschichtbeschichtungen optimiert werden, einschließlich BBAR (Broadband Anti-Reflection), V-Coats für spezifische Laserlinien und Diamond-Like Carbon (DLC) für robuste IR-Fenster.

Strenge Messtechnik:
  • Interferometrische Prüfung:Wir überprüfen die Oberflächenunregelmäßigkeit (ΔN) mit modernsten Zygo-Interferometern.
  • Vollständige Rückverfolgbarkeit:Jede Charge wird von einem umfassenden Inspektionsbericht begleitet, in dem die Größengenauigkeit und die Spektralleistung detailliert beschrieben sind.
  • Globale Einhaltung:Alle Materialien sind RoHS- und REACH-konform und erfüllen internationale Umwelt- und Sicherheitsstandards.
Optical lens manufacturing process Quality control inspection Lens coating facility Advanced metrology equipment Precision lens assembly Lens testing laboratory Finished optical lenses Lens packaging and shipping 1.5mm to 300mm Optical Lens Design, BK7 Dichroic Optical Filter
Häufig gestellte Fragen
F1: Wie erreichen Sie eine Durchmesser Toleranz von ± 0,005 mm für kleine Linsen?
Um eine Mikronpräzision zu erreichen, sind hochstabile CNC-Schleifmaschinen und streng kontrollierte Umgebungstemperaturen erforderlich.Wir verwenden spezielle Mikro-Optik-Zentrierungsausrüstung, um sowohl die Dimensionsgenauigkeit als auch den minimalen Dekenter (bis zu 1") zu gewährleisten.
F2: Was ist die Bedeutung von "Irregularität ΔN = 0,1~0,5"?
Während die Oberflächengenauigkeit (N) auf die Gesamtleistungsabweichung bezieht, misst die Unregelmäßigkeit (ΔN) die lokale Variation oder "Glattigkeit" der Linsenoberfläche.1 zeigt eine nahezu perfekte kugelförmige Oberfläche an, die für diffraktionsbeschränkte Bildgebung und Hochleistungslasersysteme unerlässlich ist, um Strahlverzerrungen und Hotspots zu vermeiden.
F3: Wie verwaltet man die Oberflächenqualität von IR-Materialien wie Germanium (Ge) und ZnSe?
IR-Kristalle sind im Allgemeinen weicher und spröder als BK7-Glas. Wir verwenden spezialisiertes Diamantdrehen (SPDT) und maßgeschneiderte Polierschlamm, um eine 20-10-Scratch-Dig-Oberflächenqualität zu erzielen.Dies verhindert Untergrundschäden und gewährleistet eine hohe Übertragungswirksamkeit im Bereich von 8 μm bis 12 μm.
F4: Können Sie Linsen mit einem extrem kurzen Radius (R0,8 mm) herstellen?
Ja, unsere Produktionslinie ist für Hochkurvoptik optimiert.8 mm Radius erfordert maßgeschneiderte Diamantwerkzeuge und eine präzise interferometrische Überwachung, um sicherzustellen, dass die Brennweite innerhalb der angegebenen ± 1% Toleranz bleibt.
F5: Wann sollte ich CaF2 (Kalziumfluorid) anstelle von Quarz angeben?
Während Quarz hervorragend für UV geeignet ist, wird CaF2 bevorzugt, wenn sich Ihre Anwendung vom Vakuum-UV (180nm) bis zum mittleren Infrarot (7μm) erstreckt.CaF2 hat einen geringen Brechungsindex und eine geringe chromatische Aberration, so dass es ideal für High-End-apokromatische Objektiv-Designs.
F6: Wie stellen Sie die Haltbarkeit von Beschichtungen auf Saphir-Substraten sicher?
Saphir ist außergewöhnlich hart (9 auf der Mohs-Skala). Um die Beschichtungsabhängigkeit zu gewährleisten, verwenden wir die Ion-Assisted Deposition (IAD) -Technologie. Dieser Prozess erhöht die Verpackungsdichte der dünnen Folien,die Beschichtung so robust wie das Substrat selbst macht, die starke Abrieb- und Feuchtigkeitsprüfungen bestehen kann.
F7: Liefern Sie eine Zertifizierung für Brennweite und Oberflächengenauigkeit?
Jede hochdruckvolle Bestellung kann mit einem Messbericht versehen werden.Wir verwenden Zygo NewView Interferometer für die Oberflächentopographie und automatisierte Brennweitenmessgeräte, um zu überprüfen, ob jeder Parameter – von N-Werten bis zur Mitteldicke – Ihrer genauen Planung entspricht.
