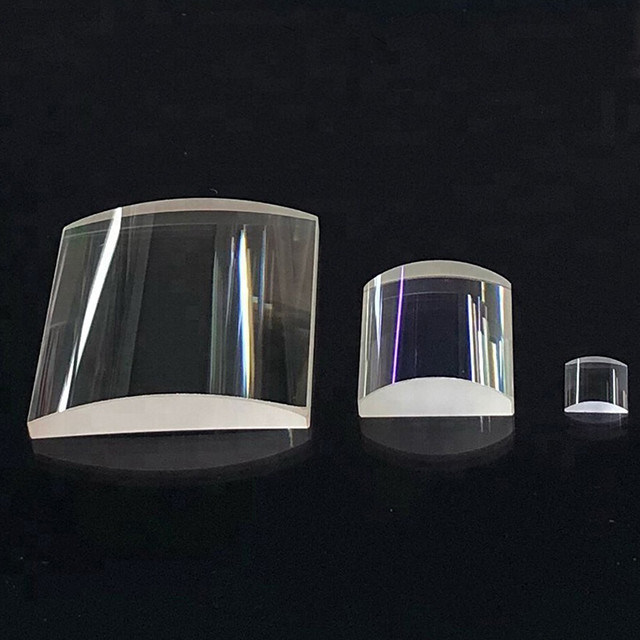

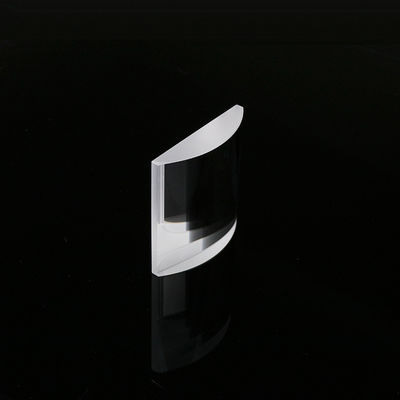

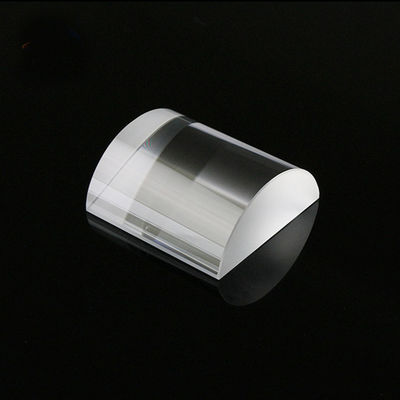

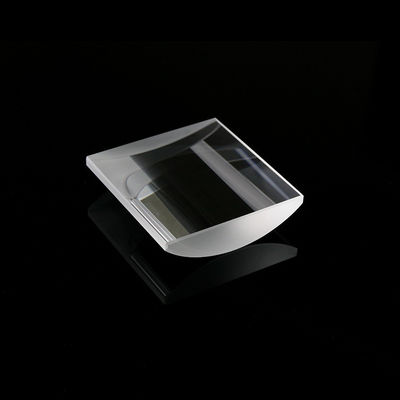

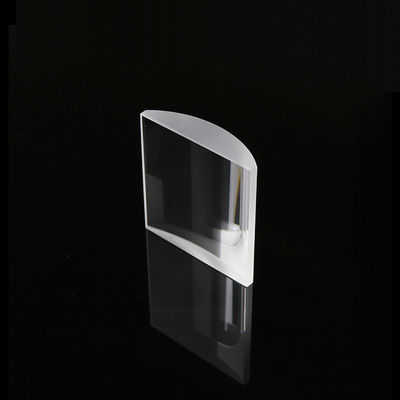

60/40 40/20 Plano-Konkavlinse

Qualität 60/40 40/20 Plano-Konkavlinse usine
Qualität 60/40 40/20 Plano-Konkavlinse usine
Qualität 60/40 40/20 Plano-Konkavlinse usine
Qualität 60/40 40/20 Plano-Konkavlinse usine
Qualität 60/40 40/20 Plano-Konkavlinse usine
Qualität 60/40 40/20 Plano-Konkavlinse usine
Qualität 60/40 40/20 Plano-Konkavlinse usine
Produktspezifikation
Herkunftsort: China
Markenbezeichnung: Advance
Zertifizierung: ROHS\Reach
Modellnummer: als Anforderungen
Mindestbestellmenge: 1
Preis: $0.2~$100
Zahlungsbedingungen: T/T&L/C
Lieferfähigkeit: 1000.000/pro Monat
Produktdetails
Hervorheben:

60/40 Plano-Konkavlinse 40/20

,

40/20 Plano-Konkavlinse

,

Flache konvexe Linse BK7
Customized Support: OEM, ODM
Structure: Plano-konvex
Shape: Kugelförmig
Materials: BK7, Quarz, Infrarot, Saphir, Ge, Si, ZnSe, CaF2 usw.
Application: Optische Elemente
Diameter: 25 mm
Coating: AR-beschichtet
Surface Quality: 60/40 40/20
Color: Transparent
Description: Bi-telezentrisches Objektiv
Certificate: ROHS
Focal Length: Individuelle Anfrage
Size: Maßgeschneiderte Größe
Interface Type: Canon EF-S
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Style: Antiquität
Focal Length Tolerance: +/- 1%
Material: optisches Glas
Operatingtemperature: °C -20 bis 70
Produktbeschreibung
60/40 40/20 Plankonkave Linse
Optische Elemente: Plankonvexe Zylinderlinse K9 aus optischem Glas mit Brennweite und Kondensorlinsen, die individuell angepasst werden können
Spezifikationen
Parameter Spezifikationen
Durchmesserbereich Durchmesser 0,7 mm – Durchmesser 400 mm
Bereich des Kurvenradius R1,5-R∞ usw
Durchmessertoleranz +/-0,1, +/-0,01, +/-0,005 usw.
Fläche mit Durchmesser λ, 1/2λ, 1/4λ, 1/10λ usw
Dickentoleranz +/-0,1, +/-0,05, +/-0,01 usw
Zentrierung +/-2', +/-1' usw
Blende N 5, 1 usw
Unregelmäßigkeit ΔN 2, 1, 0,5, 0,2 usw
Oberflächenqualität 60/40, 40/20, 20/10, 10/5 usw
Professioneller Überblick: Die Wissenschaft der negativen Brennweite

Im Bereich der Präzisionsoptik ist die60/40 40/20 Plankonkave Linsedient als grundlegende Komponente für die Strahlaufweitung und Lichtdivergenz. APlankonkave Linsezeichnet sich durch eine flache Oberfläche und eine nach innen gekrümmte (konkave) Oberfläche aus, was zu einer negativen Brennweite führt. Diese einzigartige Geometrie ermöglicht die60/40 40/20 Plankonkave Linseum kollimiertes einfallendes Licht zu divergieren, was es unverzichtbar für die Aufweitung von Laserstrahlen oder die Vergrößerung der Brennweite in bestehenden optischen Baugruppen macht.

Unser Herstellungsprozess für die60/40 40/20 Plankonkave Linsepriorisiert die Oberflächenintegrität. Indem wir beides anbieten60/40(handelsübliche Standardqualität) und40/20(Präzisionslaserqualität) Scratch-Dig-Oberflächenqualitäten, wir stellen sicher, dass jederPlankonkave Linseerfüllt die spezifischen Streuverlustanforderungen Ihrer Anwendung. Ob Sie eine integrieren60/40 Plankonkavlinsein ein einfaches Beleuchtungssystem oder unter Verwendung eines40/20 PlankonkavlinseFür die Lasermanipulation mit hoher Leistung liefern unsere Linsen eine konstante optische Leistung über die gesamte freie Apertur.

Plano Concave Lens optical diagram showing light divergence
Vielfältige Anwendungsfelder
  • Laserprojektion:Verwendung einer Plankonkavlinse zur Divergenzung von Laserlinien zum Scannen und Nivellieren.
  • Medizinische Endoskopie:Integration einer Mikro-40/20-Plankonkavlinse zur Erweiterung des Sichtfelds in Diagnosegeräten.
  • Spektroskopie:Nutzung der negativen Wirkung einer Plankonkavlinse zum Ausgleich optischer Aberrationen in dispersiven Systemen.
  • Optische Verteidigung:Implementierung einer 60/40 40/20 Plano-Konkavlinse in Entfernungsmessern und Zielmarkierungshardware.
Recommended optical products Company profile overview
Unternehmensprofil

Shanghai Advance Optical-Electronics Technology Co., Ltd. ist ein technologiebasiertes Produktionsunternehmen, das im September 2009 offiziell gegründet wurde. Das Werksgelände befindet sich im Qingpu Industrial Park in Shanghai, nur eine halbe Autostunde vom internationalen Flughafen Shanghai Hongqiao entfernt.

Das Unternehmen vereint mehrere hervorragende Techniker in der optischen Industrie und verfügt über umfassende unterstützende Fähigkeiten wie optisch-mechanisches und elektrisches Design, Verarbeitung und Vertriebsdienstleistungen. Wir bieten jedem Kunden von ganzem Herzen hochwertige und praktische Produkte und Dienstleistungen.

Geschäftsumfang
  • Entwicklung optisch-mechanischer und elektrischer Module
  • Präzise Verarbeitung optischer Elemente
  • Design und Verarbeitung von Kameraobjektiven
  • Lösungen für optisches Design und optische Wegoptimierung
  • Technische Beratung und Kundendienst
Anwendungsfelder

Bildverarbeitung, künstliche Intelligenz, Biomedizin, Smart City, High-End-Überwachung, Prüfinstrumente, Ausrüstung, Laserätzen, Spezialbeleuchtung, wissenschaftliche Forschungseinrichtungen usw.

Unternehmensvorteile
  • Umfassende Design-, Produktions- und Vertriebskapazitäten mit bequemen Beschaffungsdienstleistungen aus einer Hand
  • Zehntausende optische Formen und Muster für schnelle Proofing-Dienste zu geringen Kosten
  • Frühzeitige Beteiligung an der Forschung und Entwicklung neuer Produkte des Kunden mit realisierbaren Plänen und Vorschlägen
Company certifications and quality standards Industry certifications and accreditations Trade show and exhibition participation Product packaging and delivery process Additional product information
Häufig gestellte Fragen
F: Wann sollte ich eine 40/20 Plankonkavlinse einer 60/40 Plankonkavlinse vorziehen?
Antwort:Die Wahl hängt von Ihrer Lichtquelle ab. A40/20 Plankonkavlinseist für Laseranwendungen unerlässlich, bei denen Oberflächenfehler zu lokaler Erwärmung oder Lichtstreuung führen können. Wenn Ihre Anwendung nicht kohärentes Licht, wie z. B. LED-Beleuchtung, umfasst, a60/40 Plankonkavlinsebietet die gleiche mechanische Präzision zu einem günstigeren Preis.
F: Wie kommt die Durchmessertoleranz von ±0,005 mm meiner Baugruppe zugute?
Antwort:Bei hochpräzisen optischen Trommeln kann mechanisches Spiel zu einer Dezentrierung führen. Durch Angabe von a60/40 40/20 Plankonkave Linsemit einem±0,005 mmToleranz sorgen Sie für eine perfekte konzentrische Passung, die für die Aufrechterhaltung der optischen Achse in empfindlichen Bildgebungsbaugruppen von entscheidender Bedeutung ist.
F: Kann eine Plankonkavlinse für Hochleistungs-CO₂-Laser verwendet werden?
Antwort:Ja, sofern diePlankonkave Linsewird aus Zinkselenid (ZnSe) hergestellt. Wir wenden unsere an40/20Oberflächenstandards auf ZnSe-Substrate, um sicherzustellen, dass die Linse einer hohen Energiedichte ohne thermischen Bruch standhält.
F: Wie überprüft man die Oberflächenunregelmäßigkeit einer 60/40 40/20 Plankonkavlinse?
Antwort:Wir verwenden Zygo-Interferometer, um den Wellenfrontfehler zu messen. Jeder40/20 Plankonkavlinsewird einer strengen ΔN-Prüfung unterzogen, um sicherzustellen, dass die Unregelmäßigkeit innerhalb von 0,1 bis 0,5 λ liegt, wodurch sichergestellt wird, dass das umgeleitete Licht gleichmäßig und vorhersehbar bleibt.
F: Wie lange dauert die Vorlaufzeit für eine kundenspezifische Plankonkavlinse mit einer Brennweite von 60/40 und 40/20?
Antwort:Unsere flexible Produktionslinie ermöglicht ein schnelles Prototyping. Ein BrauchPlankonkave Linsemit spezifischen Radien können in der Regel innerhalb von 2 bis 4 Wochen konstruiert und beschichtet werden, je nach Material und Beschichtungskomplexität.
F: Was sind Ihre Hauptprodukte bzw. in welchem ​​Bereich werden Ihre Produkte eingesetzt?
Antwort:Wir sind auf optisches Design, die Verarbeitung optischer Elemente und die Linsenmontage spezialisiert. Zu unseren Produkten gehören sphärische Linsen, asphärische Linsen, zylindrische Linsen, Reflektorspiegel, Filter, Stablinsen, Kameralinsen usw. Unsere Produkte werden häufig in Bild-, Laser- und Beleuchtungsanwendungen eingesetzt.
F: Was ist Ihr Vorteil?
Antwort:
  • Wir haben etwa zehntausend optische Module und Vorrichtungen auf Lager und beschäftigen mehrere hervorragende Techniker und Manager, die es uns ermöglichen, hervorragende Qualität mit kurzen Vorlaufzeiten zu liefern und gleichzeitig Entwicklungskosten für unsere Kunden zu sparen.
  • Wir können Kunden bei der Optimierung ihrer optischen Systeme unterstützen und kostenlose optische Lösungen oder Vorschläge bereitstellen.
F: Was ist Ihr MOQ?
Antwort:10 Stück.
F: Wie lange ist Ihre Vorlaufzeit?
Antwort:1 Tag für Lagerartikel und 25–35 Tage für neue Projekte.
F: Was ist Ihre Versandart?
Antwort:Normalerweise per FedEx, DHL, TNT, EMS usw. oder durch vom Kunden beauftragte Spediteure.
F: Wie sind die Zahlungsbedingungen?
Antwort:T/T, L/C, VISA, PayPal, Alipay oder Verhandlung.
F: Wie lange ist Ihre Qualitätsgarantiezeit?
Antwort:Drei Jahre.
