30mm fixiertes Silikon-Linse

Qualität 30mm fixiertes Silikon-Linse usine
Qualität 30mm fixiertes Silikon-Linse usine
Qualität 30mm fixiertes Silikon-Linse usine
Qualität 30mm fixiertes Silikon-Linse usine
Qualität 30mm fixiertes Silikon-Linse usine
Produktspezifikation
Herkunftsort: China
Markenbezeichnung: Advance
Zertifizierung: ROHS\Reach
Modellnummer: als Anforderungen
Mindestbestellmenge: 1
Preis: $0.2~$100
Zahlungsbedingungen: T/T&L/C
Lieferfähigkeit: 1000.000/pro Monat
Produktdetails
Hervorheben:

30mm fixiertes Silikon-Linse

,

Linse des fixierten Silikon-K9

,

60/40 achromatische Linse
Customized Support: OEM, ODM
Material: optisches Glas
Usage: optisch
Structure: Plano-konvex
Diameter Tolerance: +/-0,005 mm
Shape: Kugelförmig
Surface Accuracy: N=1~0,5
Focal Length: Brauch
Centerthickness Tolerance: +/- 0,001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Size: OEM-GRÖSSE
Interface Type: Canon EF-S
Diameter: 25 mm
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Operatingtemperature: °C -20 bis 70
Refractiveindex: 1,52
Produktbeschreibung
30-mm-Fused-Silica-Linse
Produktübersicht

Großhandel mit optischen K9-Glasklargläsern, Herstellern von 30-mm-Saphirkuppeln aus zementiertem Quarzglas und Saphirglas

Professioneller Überblick: Die Exzellenz von synthetischem Quarz

Im Bereich der Präzisionsphotonik stellt die 30-mm-Fused-Silica-Linse den Gipfel der Materialreinheit und thermischen Beständigkeit dar. Im Gegensatz zu herkömmlichen optischen Gläsern besteht diese Linse aus hochwertigem synthetischem Quarzglas, einem Material, das für seinen Wärmeausdehnungskoeffizienten nahe Null und seine außergewöhnliche Transmission vom tiefen Ultraviolett (UV) bis zum Nahinfrarotspektrum (NIR) bekannt ist.

Bei diesem spezifischen Durchmesser von 30 mm handelt es sich um eine Industriestandardgröße, die für die Integration in Hochleistungslasersysteme, medizinische Diagnosegeräte und Halbleiterprüfgeräte optimiert ist, bei denen thermische Stabilität eine nicht verhandelbare Anforderung ist.

Der Herstellungsprozess umfasst sorgfältige Kaltbearbeitungs- und Hochglanzpoliertechniken. Da Quarzglas deutlich härter ist als Krongläser, erfordert die Herstellung dieser Linse spezielle Diamantwerkzeuge und interferometrische Überwachung, um sicherzustellen, dass die Oberflächengenauigkeit den beugungsbegrenzten Standards entspricht.

Technische Spezifikationen
MaterialienBK7 oder anderes optisches Glas, Quarz, Saphir, Ge, Si, ZnSe, CaF2 usw
Durchmesser1,5 ~ 300 mm
RadiusR0,8mm-∞
Brennweite-30000mm~+30000mm
Mittendickentoleranz+/-0,01 mm
Durchmessertoleranz+/-0,005 mm
Brennweitentoleranz+/-1 %
OberflächengenauigkeitN=1~3
UnregelmäßigkeitΔN=0,1~0,5
Dezentriert3''~1''
Oberflächenqualität10/5~60/40
BeschichtungAuf Anfrage
AnwendungsbereichBildgebung, Beleuchtung, Laser usw
Produktbilder

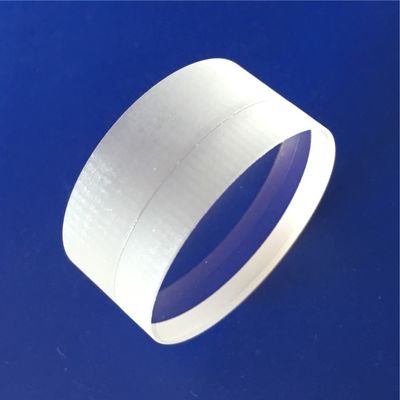

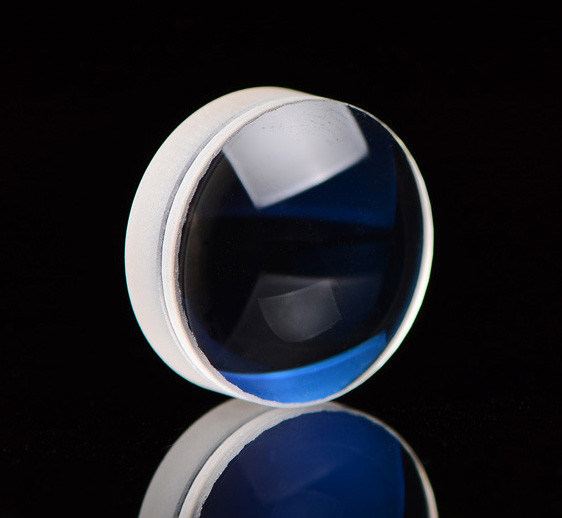

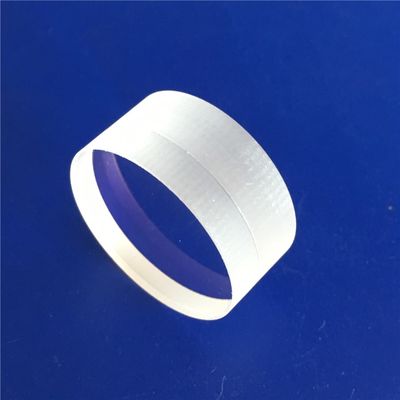

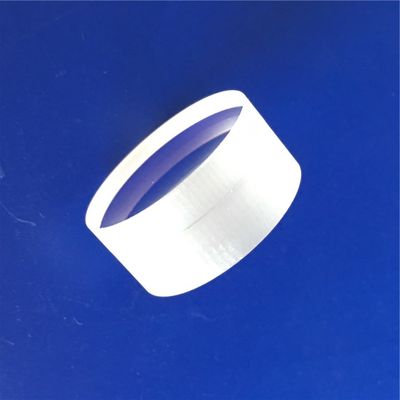

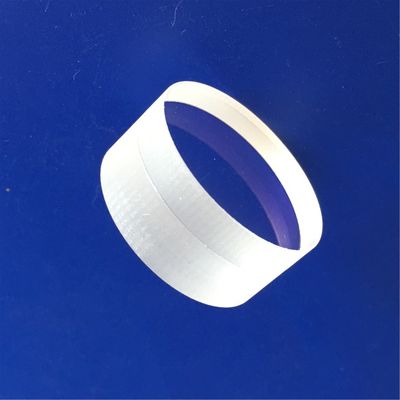

30mm Fused Silica Lens close-up view30mm Fused Silica Lens side profile30mm Fused Silica Lens optical testing30mm Fused Silica Lens quality inspection30mm Fused Silica Lens packaging
Hauptvorteile
  • Extreme thermische Belastbarkeit:Hält schnellen Temperaturschwankungen und hohen Betriebstemperaturen stand, ohne zu reißen oder das optische Erscheinungsbild zu verlieren
  • Tiefe UV-Transparenz:Bietet eine hervorragende Transmission bis 185 nm, ideal für UV-Härtung und Lithografie
  • Überlegene chemische Reinheit:Die synthetische Beschaffenheit gewährleistet die Freiheit von Einschlüssen und Blasen und verhindert so Lichtstreuung und Energieverlust
Hauptanwendungsbereiche
  • Lasermaterialbearbeitung:Integration in Faserlaser-Schweiß- und Schneidköpfe für die hochpräzise Metallbearbeitung
  • Halbleiterinspektion:Einsatz in Wafer-Messgeräten, die eine tiefe UV-Beleuchtung erfordern
  • Biomedizinische Instrumente:Einsatz in der DNA-Sequenzierung und Fluoreszenzmikroskopie, wo eine Hintergrundfluoreszenz erforderlich ist
  • Luft- und Raumfahrt & Verteidigung:Einsatz in Höhensensoren und LIDAR-Systemen unter rauer Umweltbelastung
Häufig gestellte Fragen
Warum wird die 30-mm-Fused-Silica-Linse gegenüber der BK7 für Hochleistungslaserfokussierung bevorzugt?
Bei Hochleistungsanwendungen kann bereits eine geringe Absorption von Laserenergie das Glas erwärmen. BK7 hat einen erheblichen Wärmeausdehnungskoeffizienten, der dazu führt, dass sich die Linse verformt und den Brennpunkt verschiebt. Die 30-mm-Fused-Silica-Linse hat eine Ausdehnung von nahezu Null und stellt so sicher, dass der Brennfleck stabil bleibt, was für konsistente Schneid- und Schweißergebnisse von entscheidender Bedeutung ist.
Kann die 30-mm-Fused-Silica-Linse in kryogenen oder Vakuumumgebungen verwendet werden?
Absolut. Die Linse ist äußerst temperaturschockbeständig und gast im Vakuum nicht aus. Seine strukturelle Integrität bleibt bei Temperaturen von flüssigem Stickstoff bis über 1000 °C erhalten, was es ideal für die Instrumentierung im Weltraum macht.
Wie wirkt sich die Oberflächenqualität auf die Leistung einer 30-mm-Fused-Silica-Linse aus?
Für Laseranwender können Oberflächendefekte als Absorptionszentren wirken. Eine Linse mit einer Scratch-Dig-Bewertung von 10/5 stellt sicher, dass es praktisch keine Mikrofehler gibt, die das Licht streuen könnten, wodurch die laserinduzierte Schadensschwelle (LIDT) deutlich erhöht wird.
Ist die Durchmessertoleranz von ±0,005 mm Standard für jede 30-mm-Fused-Silica-Linse?
Wir bieten verschiedene Toleranzgrade an. Während ±0,05 mm der Standard für den allgemeinen Gebrauch ist, ist unsere hochpräzise ±0,005 mm-Version für Kunden verfügbar, die automatisierte Montagelinien verwenden, bei denen das Objektiv ohne manuelle Einstellung perfekt sitzen muss.
Welche Beschichtungen sind für eine 30-mm-Fused-Silica-Linse bei UV-Anwendungen am effektivsten?
Für UV-Arbeiten tragen wir normalerweise eine Magnesiumfluorid (MgF₂) oder eine spezielle UV-AR-Beschichtung auf. Dadurch kann die Transmission bei bestimmten Wellenlängen wie 266 nm oder 355 nm auf über 99 % erhöht werden.
Unternehmensinformationen

Shanghai Advance Optical-Electronics Technology Co., Ltd. ist ein technologiebasiertes Produktionsunternehmen, das im September 2009 offiziell gegründet wurde. Das Werk befindet sich im Qingpu Industrial Park in Shanghai, nur eine halbe Autostunde vom internationalen Flughafen Shanghai Hongqiao entfernt.

Das Unternehmen vereint mehrere hervorragende Techniker in der optischen Industrie und verfügt über umfassende Unterstützungskapazitäten, einschließlich optischer, mechanischer und elektrischer Design-, Verarbeitungs- und Vertriebsdienstleistungen. Wir bieten jedem Kunden hochwertige und praktische Produkte und Dienstleistungen.

Geschäftsumfang

Entwicklung optisch-mechanischer und elektrischer Module, Präzisionsverarbeitung optischer Elemente, Design und Verarbeitung von Kameraobjektiven, Lösungen für optisches Design und optische Pfadoptimierung, technische Beratung und Kundendienst.

Anwendungsfelder

Bildverarbeitung, künstliche Intelligenz, Biomedizin, Smart City, High-End-Überwachung, Prüfinstrumente, Ausrüstung, Laserätzen, Spezialbeleuchtung, wissenschaftliche Forschungseinrichtungen.

Unternehmensvorteile
  • Umfassende Design-, Produktions- und Vertriebskapazitäten, die den Kunden bequeme Beschaffungsdienstleistungen aus einer Hand bieten
  • Zehntausende optische Formen und Muster stehen für schnelle Proofing-Dienste zu geringen Kosten zur Verfügung
  • Frühzeitige Beteiligung an der Forschung und Entwicklung neuer Produkte des Kunden, Bereitstellung realisierbarer Pläne und Vorschläge, um Projekte effizienter zu gestalten
