Eckwürfel-Prisma Polarisations-Strahlenteiler ZnSe CaF2
Produktspezifikation
Herkunftsort:
China
Markenbezeichnung:
Advance
Zertifizierung:
ROHS\Reach
Modellnummer:
als Anforderungen
Mindestbestellmenge:
1
Preis:
$0.2~$100
Zahlungsbedingungen:
T/T&L/C
Lieferfähigkeit:
1000.000/pro Monat
Produktdetails
Hervorheben:
Eckprisma des würfel-CaF2
,Eckwürfelprisma ZnSe
,Polarisationsstrahlenteilerwürfel
Material:
ZnSe CaF2 / Optisches Glas
Customized Support:
OEM, ODM
Application Area:
Polarisierungsstrahlspalter
Dimension Tolerance:
+/-0,01 mm
Size:
Kunde-gemacht
Angle Tolerance:
3"~2'
Flatness:
N=1~3
Angle Tolerance:
3"-2'
Shape:
Kugelförmig
Surface Quality:
10/5~60/40
Produktbeschreibung
Polarisierungsstrahlspalter ZnSe CaF2 Eckwürfel Prisma
Produktübersicht
In der fortgeschrittenen Fourier-Transform Infrarot-Spektroskopie (FTIR), Luft- und Raumfahrt-Laser-Bereichung und Hochleistungs-CO2-Laser-Systeme,Die Aufrechterhaltung des absoluten Strahlparallelismus während der Polarisierungsmodulation ist eine große Herausforderung für das SystemUnsere Polarisierungsstrahlspalter ZnSe CaF2 Corner Cube Prism-Serie bietet eine integrierte Lösung für diesen optomekanischen Engpass.
Durch die Implementierung von hochisolierten Dünnschichtpolarisatoren auf die retroreflexive Geometrie eines Eckwürfel Prismas,Diese Komponenten teilen einen unpolarisierten Eingangsstrahl in orthogonale s-polarisierte und p-polarisierte Zustände., wobei gleichzeitig die inhärente "Retroreflexions"-Eigenschaft des Eckwürfels genutzt wird, um die Strahlen unabhängig von der physikalischen Ausrichtung des Prismas exakt parallel zur Eingangsachse zurückzugeben.
Zur Erfüllung breiter Spektralanforderungen, die sich vom tiefen Ultraviolett (DUV) bis zum fernen Infrarot (FIR) erstrecken,Unsere Anlage produziert diese speziellen Retroreflektoren mit zwei elitären kristallinen Substraten.: Zink-Selenid (ZnSe) und Kalziumfluorid (CaF2).
Technische Spezifikation
| Technischer Parameter | Kapazitäten der ZnSe-Infrastruktur | CaF2-Infrastrukturkapazitäten |
|---|---|---|
| Klassifizierung der Erzeugnisse | Polarisationsstrahl Splitter Eckwürfel | Polarisationsstrahl Splitter Eckwürfel |
| Materialübertragungsband | 0.5 μm - 22.0 μm (ideal für LWIR / CO2) | 0.13μm - 10.0μm (VUV bis Mittelinfrarot) |
| Polarisierungsauslöschung (Tp: Ts) | ≥ 500: 1 (Zollgrenzen bis 1000: 1) | ≥ 200: 1 (sehr stabil über DUV-MWIR hinweg) |
| Präzision der Winkelreflexion | Lichtstrahlweichung ≤ 2 Bogensekunden (Kostüm auf ≤ 0,5) | Lichtstrahlweichung ≤ 3 Bogensekunden |
| Oberflächenfläche (ΔW) | ≤ λ/4 @ 632,8 nm pro Aktivfläche | ≤ λ/10 @ 632,8 nm (Hochleistungslaserklasse) |
| Oberflächenveredelung (MIL-Spec) | 60/40 oder 40/20 Scratch-Dig Konformität | 20/10 bis 10/5 Scratch-Dig-konform |
| Klarer Bereich der optischen Blende | ≥ 92% der physikalischen hexagonalen Blende | ≥ 95% der Nenngrößen des Eingangs |
| Refraktionsindex (n) | ≈ 2,403 @ 10,6 μm | ≈ 1,399 @ 5,0 μm |
| Laserschadensschwelle (LIDT) | ≥ 5,0 kW/cm2 (CO2-Kontinuitätswelle) | ≥ 15 J/cm2 (1064 nm, 10 ns Puls) |
Allgemeine Angaben
| Materialien | BK7 oder anderes optisches Glas, Quarz, Saphir, Ge, Si, ZnSe, CaF2 usw. |
| Länge | 3 ~ 100 mm |
| Breite | 3 ~ 100 mm |
| Größe | 3 ~ 100 mm |
| Längentoleranz | ± 0,01 mm |
| Toleranz für die Breite | ± 0,01 mm |
| Höhenverträglichkeit | ± 0,01 mm |
| Winkeltoleranz | 3 bis 2' |
| Unregelmäßigkeiten | Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung.5 |
| Oberflächengenauigkeit | N=1~3 |
| Oberflächenqualität | 10/5~60/40 |
| Beschichtung | Auf Anfrage |
| Anwendungsbereich | Bildgebung, Licht, Laser usw. |

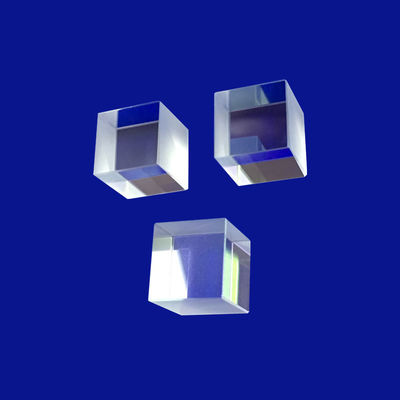

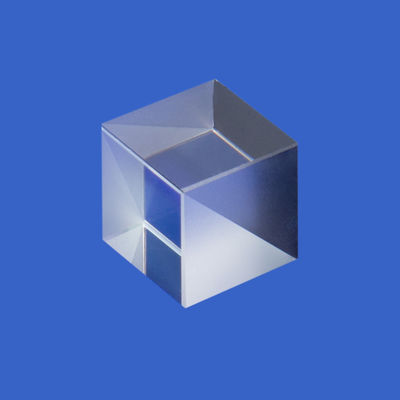

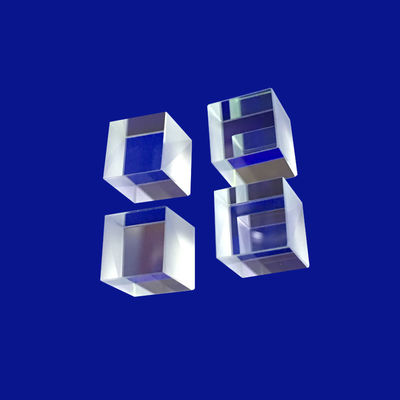

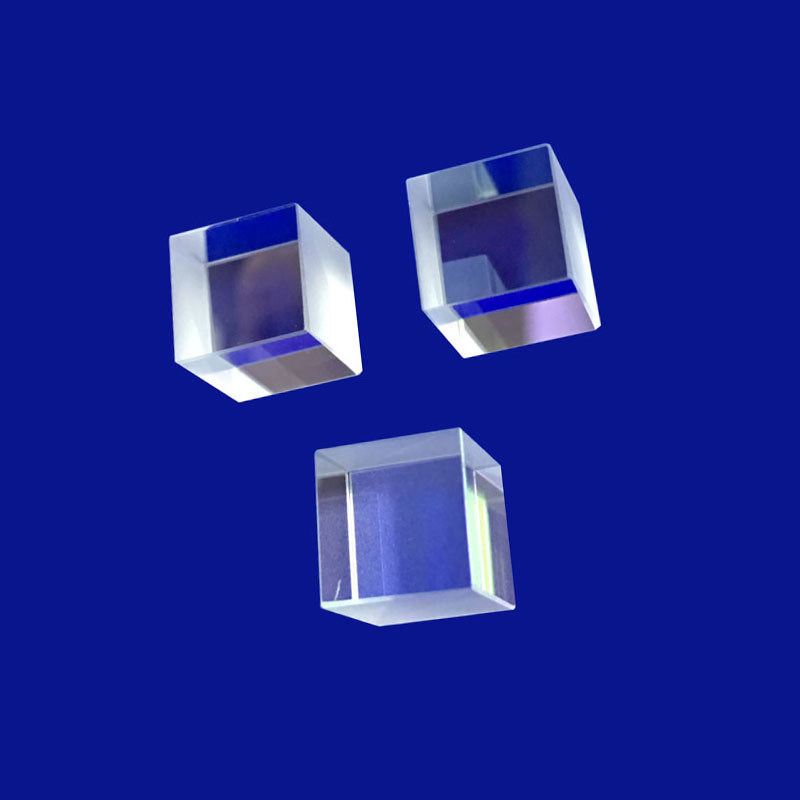

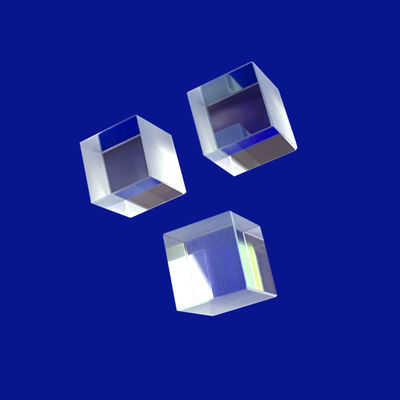

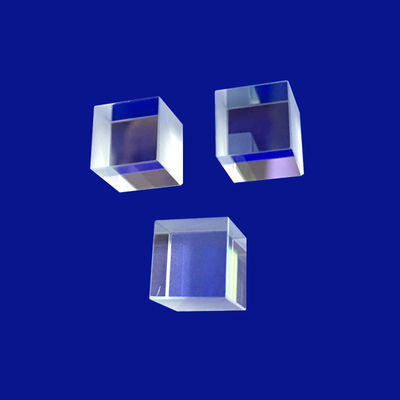

Produktbilder
Wichtige Leistungsvorteile
- Immunität gegen dynamische mechanische Neigung:Im Gegensatz zu klassischen flachen Polarisationswürfeln, die die Ausrichtung ruinieren, wenn sie subtilen Vibrationen ausgesetzt sind, kompensiert das Corner Cube Prism Design die dynamische strukturelle Neigung.Die geteilten Strahlen werden automatisch um 180° zurückgebildet, wodurch die durch Ausrichtung verursachte Drift auf hochvibrativen Flugplattformen beseitigt wird.
- Außergewöhnliche mittlere Infrarotübertragung:Die Herstellung von CVD ZnSe hält den inneren Absorptionskoeffizienten bei 10,6 μm unter 0,0005 cm−1 und verhindert thermische Linsenbildung und Lichtstrahlfokusverschiebung in Hochleistungs-Industrie-Schneidsystemen.
- Null Vakuum-Solarizationsrisiko:The high-purity crystalline structure of our CaF2 optics resists structural degradation and color-center formation when continuously exposed to deep-UV excimer wavelengths or solar radiation in space environments.
Primäre industrielle Anwendungen
- FTIR-Interferometer und Gasanalysatoren:Hochstabile Polarisierungsstrahlspalterkernen, die zur Routing und Rekombination von Infrarotbahnen bei der Detektion von Umweltgasen und der Profilierung von Verteidigungschemikalien verwendet werden.
- Rückstrahlgeräte für Kohärentes Laserradar (LiDAR):Übertragung und Empfang von Corner Cube Prism-Blöcken, optimiert für die Langstreckenverfolgung von Zielen und Doppler-Geschwindigkeitssensoren.
- Hochleistungs-CO2-Industriallaserdämpfer:"Technologie" für die "Verarbeitung" oder "Verarbeitung" von Stoffen oder Stoffen, die in der Lage sind, die in der "Technologie" verwendeten Stoffe oder Stoffe zu verarbeiten, die in der "Technologie" verwendet werden.
- Satelliten-Boden-optische Kommunikation:"Technologie" für die Herstellung oder den Verkauf von Geräten oder Geräten, die in der Kategorie "Technologie" oder "Technologie" für die Herstellung oder den Verkauf von Geräten oder Geräten verwendet werden.
Häufig gestellte Fragen
F1: Welche einzigartige Funktion erfüllt ein Polarisationsstrahlspalter-Eckwürfel-Prisma, die Standardwürfel nicht erfüllen können?
A:Ein Standard-Polarisierungswürfel beruht auf einer festen 45° internen Beschichtungsebene.Verursachen eines Ausfalls der nachgelagerten AusrichtungEin Eckwürfelprisma enthält drei gegenseitig senkrechte reflektierende Flächen.Das Prisma trennt das unpolarisierte Licht in s- und p-polarisierte Zustände., während es seine innere Drei-Oberflächen-Geometrie nutzt, um das Licht direkt zurück zu seiner Quelle zu bringen.Dies ermöglicht eine hochreine Strahlspaltung, die vollständig immun gegen mechanische Störungen ist..
F2: Wann sollte ein optischer Ingenieur ein ZnSe-Substrat über ein CaF2-Substrat spezifizieren?
A:Die Wahl hängt stark von der Betriebswellenlänge und der Umgebung Ihres Systems ab.ZnSe ist aufgrund seiner nahezu nullwertigen Absorption bei diesen langen Wellenlängen zwingendWenn Ihre Anwendung jedoch das Ultraviolette, Sichtbare oder Mittlere Infrarotband (0,13 - 7,0 μm) abdeckt, ist CaF2 die bessere Option.der die Reflexionsverluste verringert, besitzt eine höhere mechanische Härte und weist eine deutlich höhere Widerstandsfähigkeit gegen Laserschäden auf.
F3: Wie schützt man die empfindlichen internen Schnittstellen einer Kombination aus einem ZnSe- oder CaF2-Prisma?
A:Sowohl ZnSe als auch CaF2 haben spezifische Umweltsensitivität; zum Beispiel ist CaF2 leicht hygroskopisch, was bedeutet, dass es Feuchtigkeit im Laufe der Zeit absorbiert, wenn es ungeschützt bleibt.Zur Abschirmung der internen PolarisierungsstrahlspalterbeschichtungenUnsere Prismen werden in Reinräumen der Klasse 100 verarbeitet und hermetisch versiegelt in einem anodierten Aluminiumgehäuse.mit einer Breite von nicht mehr als 20 mm,, die eine vollständige Widerstandsfähigkeit gegen Feuchtigkeit, thermischen Schock und direkte chemische Exposition im Feld gewährleistet.
F4: Welche Toleranzen kann Ihre Anlage für die Dihedralwinkelfehler auf diesen Eckwürfeln halten?
A:Die Winkelgenauigkeit der drei sich gegenseitig senkrechten Gesichter bestimmt die Gesamtschärfe des zurückgeschalteten Strahls.Ein kleiner Dihedralwinkelfehler kann dazu führen, dass ein einzelner zurückgekehrter Laserfleck sich in sechs unabhängige schwache Reflexionen spaltetUnsere Präzisions-Diamant-Lapping- und optisch-kontaktierten Bindungsverfahren ermöglichen es uns, die Dihedralwinkelgenauigkeit auf weniger als 1 Bogensekunde zu kontrollieren.Diese hohe Präzision gewährleistet, dass die zurückgegebenen s- und p-polarisierten Kanäle über mehrere Kilometer Übertragungsstrecken einen scharfen räumlichen Profilfokus und eine hohe Leistungsdichte aufrechterhalten.
