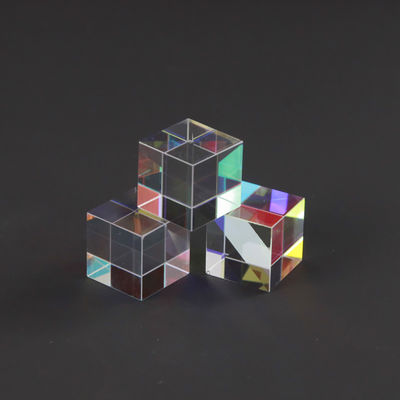

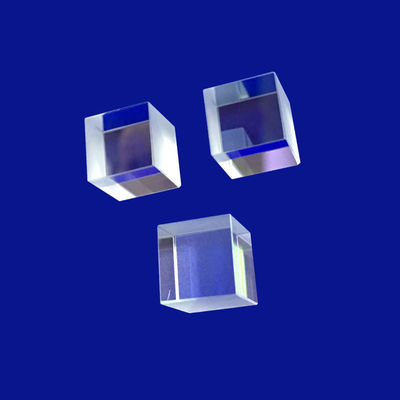

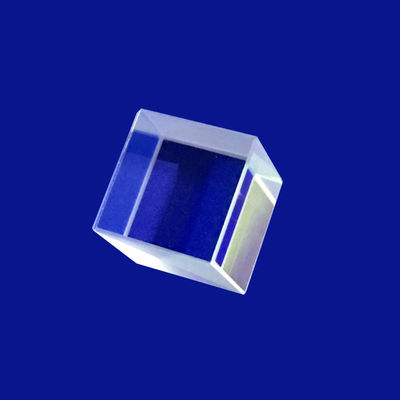

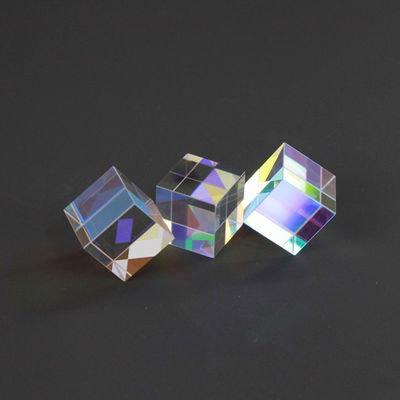

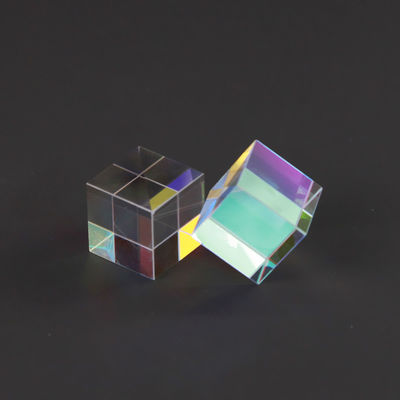

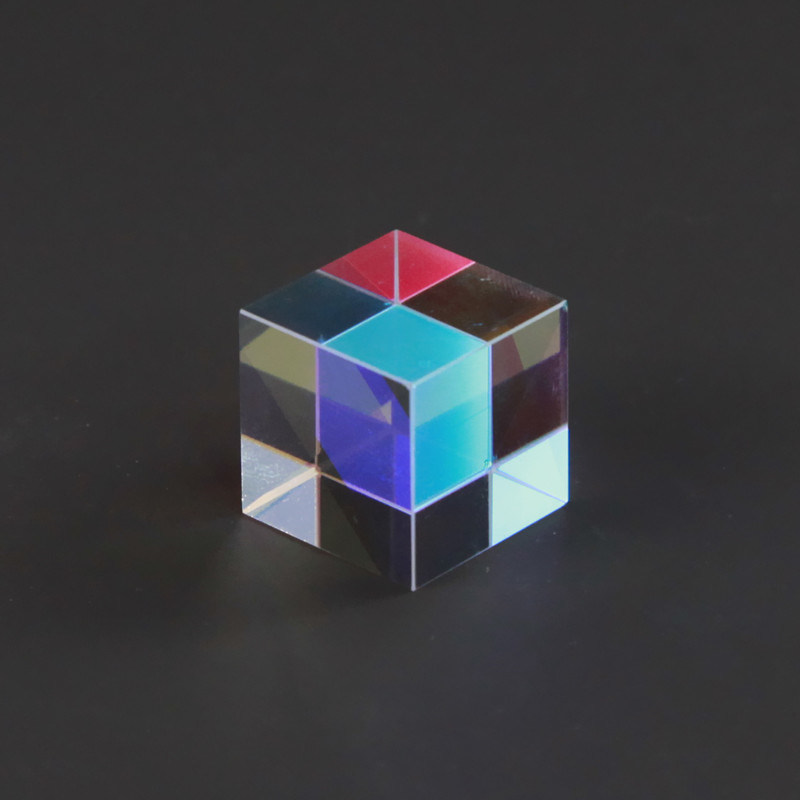

Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7

Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Qualität Rechteckiger rechtwinkliger optische Linsen-Entwurf K9 BK7 usine
Produktspezifikation
Herkunftsort: China
Markenbezeichnung: Advance
Zertifizierung: ROHS\Reach
Modellnummer: als Anforderungen
Mindestbestellmenge: 1
Preis: $0.2~$100
Zahlungsbedingungen: T/T&L/C
Lieferfähigkeit: 1000.000/pro Monat
Produktdetails
Hervorheben:

Rechtwinkliger optische Linsen-Entwurf

,

Rechteckiger optische Linsen-Entwurf

,

Rechteckiges Prisma des Rechtes BK7
Material: K9 BK7 / Optisches Glas
Customized Support: OEM, ODM
Size: Vom Kunden gefertigt, rechteckig
Dimension Tolerance: +/-0,01 mm
Application Area: Rechtwinkliges optisches Linsendesign
Angle Tolerance: 3"~2'
Shape: Rechteckig
Focal Length Tolerance: +/- 1%
Produktbeschreibung
K9 BK7 Rechteckige rechteckige optische Linse
In spezialisierten Laserinstrumenten und industriellen Linienscanner-Systemen erfordert die Vermittlung optischer Pfade durch enge, nicht quadratische räumliche Umhüllungen gezielte geometrische Profile.K9 BK7 Rechteckige rechteckige optische LinseDiese Opto-mechanische Anforderung wird durch die Verwendung eines hoch homogenen Borosilikat-Kronenglases (K9 / BK7), entwickeln wir eine spezialisierteRechteckiger rechten WinkelIm Gegensatz zu Standard-Quadratprismus ist die längliche rechteckige Öffnung maßgeschneidert für lineare Blattlaser,Anamorphe Lichtstrahlprofile, und Großformat-Sensor-Arrays, wodurch das übermäßige Massengewicht minimiert und die Kosten für die Systemintegration gesenkt werden.
Das Hauptziel in jedemK9 BK7 Rechteckiger rechten WinkelDie Strukturkonfiguration gewährleistet eine absolute Winkelsicherheit über die gesamte längliche Fläche.RechteckigEin Glasblock kann Wellenfront-Aberrationen und starke Verzerrungen des Pixelregisters auf Liniensensoren hervorrufen.Design der optischen LinseDieses Protokoll setzt während der Produktion strenge goniometrische Kontrollen in einem einzigen Punkt durch, kombiniert mit mehrschichtigen Breitband-Anti-Reflexionsbeschichtungen (BBAR) an den Eingangs- und Ausgangssperren,Diese Prismen bieten bis zu 990,5% Übertragungseffizienz, was sie zu einer ausgezeichneten Wahl für medizinische Bildgebungsgeräte, Verteidigungsfernmessgeräte und automatisierte Fabrikinspektionsspuren macht.
Technische Spezifikation
In der unten aufgeführten Maschine werden unsere Standard-Produktionsschwellenwerte und Mikrotoleranz-Fähigkeiten für rechteckige, rechteckige Konfigurationen dargestellt.
Technischer Parameter Standardtechnische Reichweite / Kapazität Grenzwerte für die hochwertige Metrologie
Produktrahmen K9 BK7 Rechteckige rechteckige optische Linse K9 BK7 Rechteckige rechteckige optische Linse
Optionen für die Substratqualität CDGM K9 (Klasse A) / Schott N-BK7 Hoher Homogenitätsgrad H4 (Schott)
Dimensionelle Profile Breite: 2 mm bis 80 mm; Länge bis 300 mm Individuelle Mikrooptik bis 1,0 mm
Dimensionelle Toleranzen ±0,05 mm (Standardpräzisionsbearbeitung) Bis zu ±0,01 mm (Mikrooptische Ausrichtung)
Winkelgenauigkeit (α) ≤ 1 Bogenminutenwinkelfehler ≤ 5 Bogensekunden (Elite-Interferometergrad)
Oberflächenfläche (ΔW) ≤ λ/4 @ 632,8 nm bei klarer Blende ≤ λ/10 @ 632,8 nm (Laser-Klasse)
Oberflächenveredelung (MIL-Spec) 40/20 Erfüllung der Anforderungen von Scratch-Dig 10/5 Scratch-Dig (mit Hochleistungslasern kompatibel)
Refraktionsindex (n)d) 1.5168 @ 587,6 nm Die Homogenität der Charge wurde mit Pycnometer überprüft
Abbe Zahl (νd) 64.17 (niedriger chromatischer Dispersionsindex) Strenge Übereinstimmung der Konsistenz der Chargen
Verfügbarkeit der Beschichtung Nicht beschichtet / Metallische Al-Ag-Au / BBAR-Filme V-Beschichtungen mit hohem Schadensschwellenwert
Parameter Spezifikation
Materialien BK7 oder anderes optisches Glas, Quarz, Saphir, Ge, Si, ZnSe, CaF2 usw.
Länge 3 ~ 100 mm
Breite 3 ~ 100 mm
Größe 3 ~ 100 mm
Längentoleranz +/- 0,01 mm
Toleranz für die Breite +/- 0,01 mm
Höhenverträglichkeit +/- 0,01 mm
Winkeltoleranz 3 bis 2'
Unregelmäßigkeiten Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung.5
Oberflächengenauigkeit N=1~3
Oberflächenqualität 10/5~60/40
Beschichtung Auf Anfrage
Anwendungsbereich Bildgebung, Licht, Laser usw.
K9 BK7 Rectangular Right Angle Optical Lens design illustration Rectangular prism optical path demonstration BK7 optical glass prism close-up Precision rectangular right angle lens component Optical lens design manufacturing process Industrial application of rectangular optical prisms 1.5mm to 300mm BK7 dichroic optical filter
Wichtige Vorteile
Angabe einerK9 BK7 Rechteckiger rechten WinkelDiese Struktur bietet entscheidende physikalische und funktionelle Vorteile gegenüber klassischen Würfelprismensystemen in mehrsachsigen optischen Zügen:
  • Optimierte Line-Scan-Profile:Der länglicheRechteckigDurch die klare Blende werden lineare CCD/CMOS-Kameras und Laserplattenanwendungen perfekt abgebildet, wodurch unnötiges Glasvolumen verringert und die Gesamtlastmasse mobiler Sensorköpfe verringert wird.
  • Gesamtinterne Reflexionsfähigkeit (TIR):Wenn Licht normal auf eine unpolierte Beinfläche gelangt, trifft es die innere Hypotenuse bei 45°.BK7Das Glas (≈41,2°), das Prisma erzielt eine effiziente Gesamtinterne Reflexion ohne eine teure reflektierende Metallbeschichtung.
  • Optomechanische Ausführung:Das flache, senkrechte Layout derRichtiger WinkelDie Seiten bieten eine hohe Stabilität der Bezugsebene für die Montage, wodurch das Risiko einer Strukturverschiebung bei plötzlichen mechanischen Schocks oder Vibrationen erheblich verringert wird.
Primäre Systemintegrationsfelder
  • Industrielle Linie-Scan-Maschinensicht:Als niedriges Drehspiegelbaugrupp verwendet, um lineare Hintergrundlicht- oder Laserbeleuchtungsprofile auf Hochgeschwindigkeitsfördernetze zu leiten.
  • Laserdistanzmessgeräte und Messkapseln:Funktioniert als hochpräziser 90°-Blinkblöck in Handwerkzeugen und Laserdistanzmessgeräten.
  • Bargraphische Projektion und optisches Scannen:Integriert in Logistik-Barcode-Scanner und kommerzielle Laserprojektoren, um einen weiten horizontalen Bereich mit einem minimalen mechanischen Umschlag zu fegen.
  • Spektroskopische Kalibrierbank-Arrays:GewohnheitDesign der optischen LinseBlöcke, die zum Falten interner optischer Leitungen verwendet werden, wodurch der physikalische Fußabdruck von Laborspektrophotometern verkleinert wird.
Häufig gestellte Fragen
F1: Was macht K9- oder BK7-Glas zum weltweiten Maßstab für rechteckige rechteckige optische Objektivkomponenten?
A: K9 / BK7(Borosilikat-Kronenglas) ist aufgrund seiner einheitlichen chemischen Zusammensetzung der am weitesten verbreitete optische Kristall für Anwendungen im sichtbaren bis nahen Infrarotbereich (350 nm - 2,0 μm).Es zeichnet sich durch extrem niedrige Blasen- und Inklusionszahlen aus., eine hervorragende interne Übertragung (> 99,2% pro cm bei 550 nm) und eine hervorragende mechanische Haltbarkeit gegen alltägliche Reinigungs- und Montagekräfte.Design der optischen LinseAus der Sicht der Industrie ist es aufgrund seines hoch vorhersehbaren Brechungsindex und seiner geringen thermischen Expansionsgeschwindigkeit eine zuverlässige Wahl für die groß angelegte, hochpräzise kommerzielle Produktion.
F2: Wie wirkt sich ein rechteckiges Format auf die inneren Spannungen eines Rechteck-Prismas während der Herstellung aus?
A:Polstern eines länglichenRechteckigDer Block führt asymmetrische Polierdruck ein, der dazu führen kann, dass sich die Kanten über die lange Achse des Glases abrollen oder "regenbogen".Unsere Anlage nutzt spezielle doppelseitige Schlagmaschinen und kontinuierliche ÜberwachungseinrichtungenDies ermöglicht es uns, eine außergewöhnliche Oberflächenflächigkeit (≤ λ/4) zu erhalten und die Winkelfehler der Pyramide entlang der gesamten ausgedehnten Kante des Geräts unter 15 Bogensekunden zu halten.Richtiger WinkelDas System wird von einem geänderten System ausgestattet, das eine gleichmäßige Übertragung über das gesamte Linearstrahlprofil gewährleistet.
F3: Können diese rechteckigen Prismen als Retroreflektor eingerichtet werden?
A:Während es am häufigsten für eine 90-Grad-Lichtdrehung verwendet wird, indem man durch eine Beinfläche eintritt, kann man stattdessen einen Strahl normal zur Hypotenusafläche einführen.Das Licht trifft beide Beinflächen intern durch totale interne Reflexion und kommt parallel zum ursprünglichen EingangsvektorDieses vielseitige, doppelverwendbare Verhalten wird von Systemingenieuren, die robuste Laser-Retroreflektoren oder kundenspezifische Interferometrie-Verzögerungslinien mit einer sauberen,Stabiler Fußabdruck
F4: Welche Beschichtungen werden empfohlen, um die Lebensdauer und Effizienz des Prismas zu maximieren?
A:Die optimale Beschichtung hängt vollständig von Ihrer Lichtbahn-Layout.Design der optischen Linsestützt sich auf die totale innere Reflexion (TIR), die innere Hypotenuse kann unbeschichtet bleiben,Wir empfehlen jedoch dringend, eine Breitband-Anti-Reflexion (BBAR) -Beschichtung auf die Eingangs- und Ausgangsbeinflächen aufzutragen, um den Reflexionsverlust von einer einzigen Oberfläche von 4% auf unter 0 zu reduzierenWenn Ihr Lichtweg jedoch die innere Hypotenuse in einem Winkel von weniger als 41,2° trifft, versagt die TIR.Wir legen eine hochreflektierende geschützte Silber (Ag) oder verstärkte Aluminium (Al) Film auf die äußere Rückenhypotenuse, um eine gleichmäßige 90 ° Reflexivität über das Ziel-Wellenband zu gewährleisten.
Schlagworte:

60/40 Optical Lens Design

100mm X Cube Prism

BK7 Prism Cube
