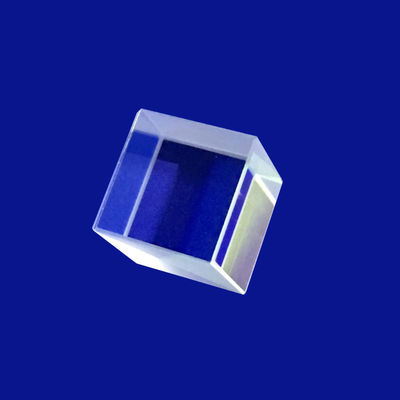

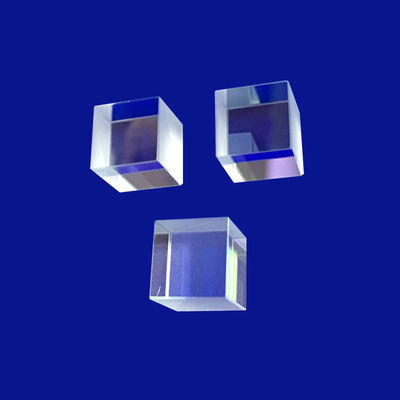

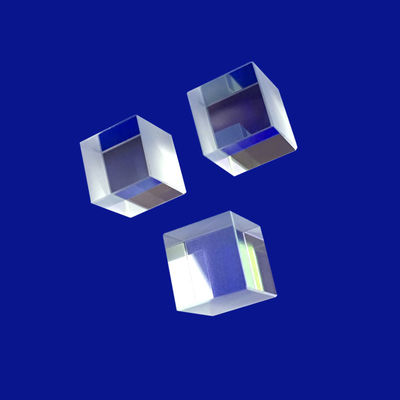

Sapphire Quartz 25x25x25mm Mini Optical Lens Design

Qualität Sapphire Quartz 25x25x25mm Mini Optical Lens Design usine
Qualität Sapphire Quartz 25x25x25mm Mini Optical Lens Design usine
Qualität Sapphire Quartz 25x25x25mm Mini Optical Lens Design usine
Qualität Sapphire Quartz 25x25x25mm Mini Optical Lens Design usine
Qualität Sapphire Quartz 25x25x25mm Mini Optical Lens Design usine
Produktspezifikation
Herkunftsort: China
Markenbezeichnung: Advance
Zertifizierung: ROHS\Reach
Modellnummer: als Anforderungen
Mindestbestellmenge: 1
Preis: $0.2~$100
Zahlungsbedingungen: T/T&L/C
Lieferfähigkeit: 1000.000/pro Monat
Produktdetails
Hervorheben:

25mm optische Linsen-Entwurf

,

Mini Optical Lens Design

,

Quarzoptisches Glaswürfelprisma
Material: H-K9L, BK7/H-K9L / Optisches Glas
Dimension Tolerance: +/-0,01 mm
Size: 25x25x25mm / Kundenanfertigung
Angle Tolerance: 3"~2'
Application Area: Mini-optisches Linsendesign usw
Flatness: N=1~3
Shape: Kugelförmig
Focal Length Tolerance: +/- 1%
Operatingtemperature: °C -20 bis 70
Customized Support: OEM, ODM
Produktbeschreibung
Sapphire Quarz 25x25x25mm Minioptische Linse
In Hochleistungslasersystemen und Sensoren mit extremen Umgebungsbelastungen scheitern herkömmliche optische Glasverbindungen unweigerlich durch thermische Linsen oder mechanische Zerstörung.Sapphire Quarz 25x25x25mm Minioptische LinseDie Dienstleistungen bieten eine strategische Lösung, indem zwei der weltweit widerstandsfähigsten optischen Substrate genutzt werden:Zäphir(Al2O3) und hochwertiges geschmolzenes SiliziumQuarz. in einem kompakten25x25x25mm MiniDas Profil ist mit einem kubischen Profil versehen. Diese Komponenten sind maßgeschneidert für hohe Leistung.Design der optischen LinseAnwendungen, einschließlich Strahlformung, Laserdrehung und robuster Schutzfensterintegration, bei denen hohe Temperaturleistung und extreme Spektralklarheit zwingend erforderlich sind.
Die technische Basis für eine25x25x25mm MiniDie kubische Linse beruht auf präziser Materialmatching.Zäphirbietet eine extreme Oberflächenhärte (Mohs 9) und eine außergewöhnliche Wärmeleitfähigkeit, was es ideal für die außen ausgerichtete Optik macht, die Sandschleimung, Hochdrucktiefen oder starker Hitze ausgesetzt ist.Gleichzeitig, unsere hohe ReinheitQuarzDiese Konfigurationen bieten eine nahezu Null-Wärmeexpansion und eine außergewöhnlich hohe laserinduzierte Schadensschwelle (LIDT), die gewährleistet, dassDesign der optischen LinseDas System verwaltet mehrere Kilowatt Laserleistung ohne Raumstrahlverzerrung oder Risiko eines katastrophalen optischen Rissens.
Technische Spezifikation
Technischer Parameter Fähigkeiten der Saphirbasis Quarz (geschmolzenes Kieselsäure) Grundkapazitäten
Produktrahmen Sapphire Quarz 25x25x25mm Minioptische Linse Sapphire Quarz 25x25x25mm Minioptische Linse
Standardmaße 25 × 25 × 25 mm (Maßgeschneiderte Mikrotoleranzen bis ±0,01 mm) 25 × 25 × 25 mm (Maßgeschneiderte Mikrotoleranzen bis ±0,01 mm)
Übertragungsbereich 0.17 μm - 5,5 μm (UV bis mittleres Infrarot) 0.18 μm - 2,5 μm (Tief UV bis Nahinfrarot)
Oberflächenqualität 20/10 bis 10/5 Gräben (MIL-Spec) 10/5 bis 5/2 Abkratzgraben (Hochleistungslaser)
Flachheit der Wellenfront ≤ λ/10 @ 632,8 nm bei klarer Blende ≤ λ/20 @ 632,8 nm bei klarer Blende
Winkelfreundlichkeiten ≤ 15 Bogensekunden senkrecht ≤ 5 Bogensekunden für Messverfahren
Wärmeleitfähigkeit 40 W/(m·K) @ 25°C (ausgezeichnete Wärmesenkung) 1.38 W/m·K) @ 25°C
Materialhärte Knoop-Härte ≈ 2000 HK (Mohs 9) Knoop-Härte ≈ 520 HK (Mohs 7)
Laserschäden (LIDT) ≥ 10 J/cm2 (1064 nm, 10 ns Puls) ≥ 20 J/cm2 (1064 nm, 10 ns Puls)
Materialien
BK7 oder anderes optisches Glas, Quarz, Saphir, Ge, Si, ZnSe, CaF2 usw.
Länge
3 ~ 100 mm
Breite
3 ~ 100 mm
Größe
3 ~ 100 mm
Längentoleranz
± 0,01 mm
Breitentoleranz
± 0,01 mm
Höhenverträglichkeit
± 0,01 mm
Winkel Toleranz
3 bis 2'
Unregelmäßigkeiten
Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung.5
Oberflächengenauigkeit
N=1~3
Oberflächenqualität
10/5~60/40
Beschichtung
Auf Anfrage
Anwendungsbereich
Bildgebung, Licht, Laser usw.

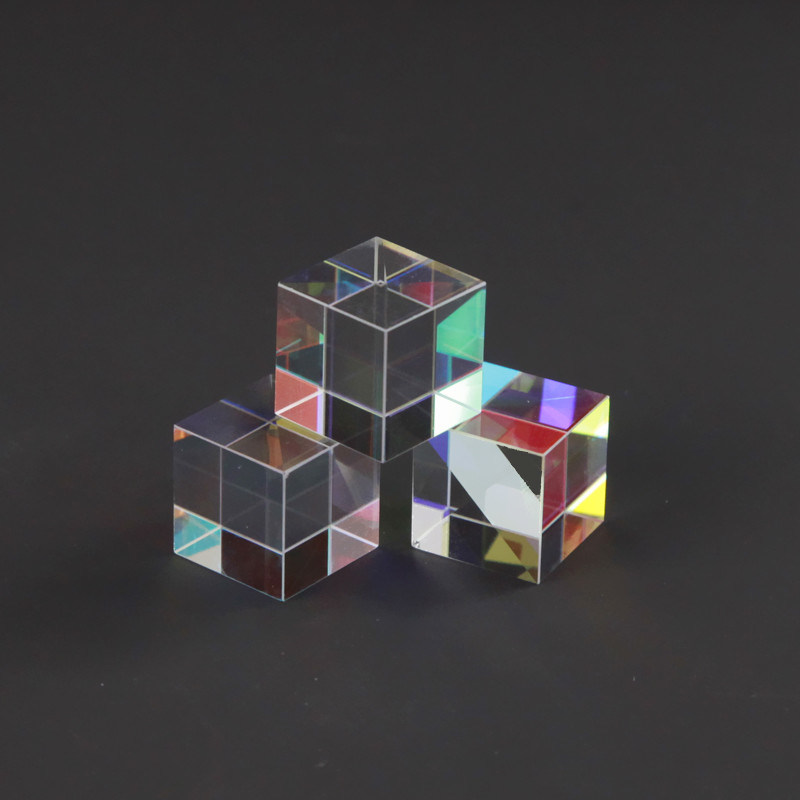

Produktgalerie
Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
Primäre Integrationsfelder
  • Elektroptische (EO/IR) Kapseln für die Luftfahrt:Leichtgewichtige, robuste Saphirwürfel, die als Klappprismus oder Fenster für das Zielen und Überwachungskameras in Flugzeugen verwendet werden.
  • Industrielasersysteme mit hoher Leistung:Präzisionsquarzwürfel, optimiert für 1064 nm Faserlaserstrahl-Routing, Kombination und räumliche Filterung.
  • Unterwasserfahrzeuge für die Bildgebung:Hochfeste 25x25x25mm Mini-Kubiklinsen, die extremen hydrostatischen Druck standhalten und gleichzeitig ein Weitwinkelfeld aufrechterhalten.
  • Halbleitermetrologie und WaferinspektionKundenspezifische Quarz-Prisma-Splitter, die in Reinräumen verwendet werden, um tiefe ultraviolette (DUV) Lichtwege für die Analyse von Waferfehlern im Nanometermaßstab zu leiten.
Häufig gestellte Fragen
F1: Wie wählen Sie zwischen Saphir- und Quarz-Substraten für einen 25x25x25mm Mini-optischen Block?
A:Die Wahl hängt vom primären Stressfaktor Ihres Systems ab.Design der optischen Linseerfordert extreme Strukturfestigkeit, Kratzfestigkeit oder Betrieb im mittleren Infrarotband (3,0 - 5,5 μm),Zäphirist aufgrund seiner Mohs-Härte von 9 und seiner breiten Spektralübertragung obligatorisch.wenn Ihre Anwendung hochenergetische ultraviolette (UV) Laser beinhaltet oder eine absolute geometrische Dimensionsstabilität bei flüchtigen Temperaturschwankungen erfordert, synthetisch geschmolzenes SiliziumQuarzist aufgrund seiner überlegenen Laserschadensschwelle und seines außergewöhnlich niedrigen Wärmeausdehnungskoeffizienten bevorzugt.
F2: Was sind die Hauptprobleme bei der Verarbeitung eines 25x25x25mm Mini-Würfels mit Sapphire?
A:AufgrundDie von Sapphire.Dabei wird die Verarbeitung von Diamanten durch die Verarbeitung von Diamanten und durch die Verarbeitung von Diamanten durch die Verarbeitung von Diamanten und durch die Verarbeitung von Diamanten durch die Verarbeitung von Diamanten und durch die Verarbeitung von Diamanten.Unsere Verarbeitungsanlage verwendet maßgeschneiderteDiese spezialisierte Infrastruktur ermöglicht es uns, die Winkelweichungen der25x25x25mm Minidie Blockade auf weniger als 15 Bogensekunden reduziert und gleichzeitig eine glatte Oberfläche mit geringer Rauheit (Ra ≤ 0,5 nm) bietet, die strengen Spezifikationen entspricht.
F3: Kann dieses Mini-Optical Lens Design maßgeschneiderte Anforderungen an die innere Beschichtung erfüllen?
A:Die inneren Spaltung oder reflektierende Ebenen unsererSaphir Quarz 25x25x25mm MiniWir können Anti-Reflexions-Beschichtungen (AR) absetzen, um den Durchsatz zu maximieren,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Alle Beschichtungen werden mit Hilfe der iongestützten Elektronenstrahlverdampfung aufgetragen, um maximale Dichte und Umweltresilienz zu gewährleisten.Verhinderung der Filmzerstörung beim langfristigen Einsatz auf dem Feld.
F4: Wie wirkt sich die kristalline Ausrichtung von Sapphire auf die Leistung des optischen Linsen-Designs aus?
A:Saphir ist ein anisotroper zweisprungiger Kristall, was bedeutet, dass sich sein Brechungsindex je nach Winkel ändert, in dem das Licht in das Kristallgitter eindringt.Um unerwünschte Polarisierungsspaltungen oder doppelte Refraktionen (Geisterbilder) in IhremMinioptische LinseFür Anwendungen, in denen die Polarisierung Reinheit ist kritisch,Wir fertigen den Würfel mit der optischen Achse parallel zur LichtübertragungsrichtungC-Achse (0001) SaphirDieses sorgfältige Layout eliminiert vollständig Zweibrüchigkeitsartefakte und sorgt für eine saubere Wellenfrontverbreitung über die klare Blende.
